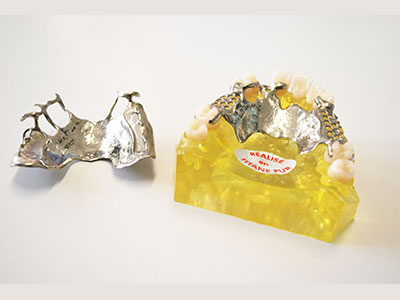

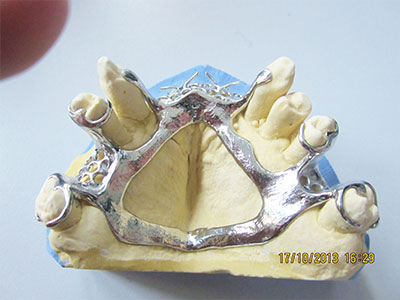

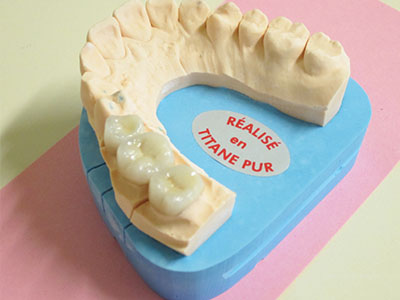

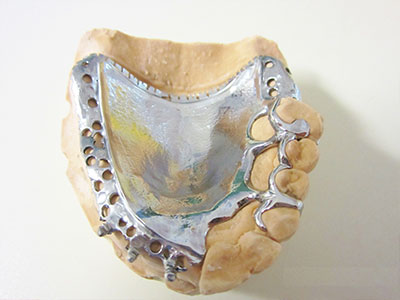

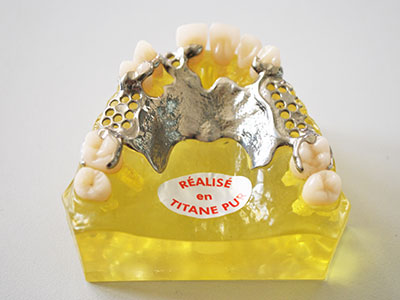

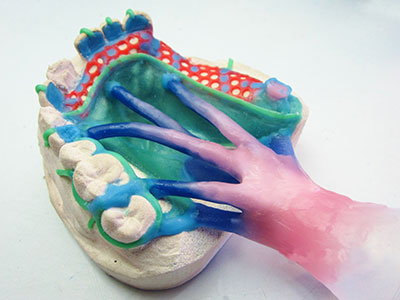

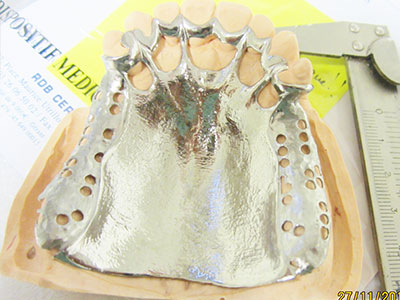

Prothèses dentaires et coulée de titane pur avec ABR DENTAL à Nancy

Le titane est un matériau qui offre de multiples avantages :

Alliant performance, esthétique, et physico-chimique, le titane s’impose aujourd’hui comme un matériau incontournable.
Apprécié pour sa légèreté, son excellente bio-compatibilité et ses bonnes qualités mécaniques, le titane présente encore bien d’autres avantages :

Aucune sensation de goût métallique d’où une agréable sensation naturelle
La faible conductivité thermique du titane permet d’éviter des sensations désagréables de froid ou de chaud.
Sa bonne transparence aux rayons X facilite les diagnostiques et les contrôles au cabinet dentaire.

La production de EUTITAN® et le contrôle qualité du titane répondent aux normes DIN ISO 5832-2 resp. DIN ISO 5832-3 et bien entendu à la norme ISO 22674.

Musique : Résultat de recherche d'images pour "logo cc by" Intro To Woum - CloudKicker

Composition en % poids
(valeurs de la norme)

	Grade 1	Grade 2	Grade 4	Grade 5
N – Azote, max	0.03	0.03	0.05	0.05
C-Carbon, max	0.08	0.08	0.08	0.08
Hydrogène, max	0.015	0.015	0.015	0.0125
Fe – Fer, max	0.20	0.30	0.50	0.50
O² - Oxygène, max	0.18	0.25	0.40	0.20
Aluminium				5.5 – 6.5
V- Vanadium				3.5 – 4.5
Ti – Titane, rest ca.	99.5	99.5	99.5	90

Propriétés techniques EUTITAN®
(valeurs de la norme)

	Unité	Grade 1	Grade 2	Grade 4	Grade 5
Limite d’élasticité 0.2% (min)	MPa	170	275	483	828
Résistance à la traction	MPa	240-390	345-510	480-620	895(min)
Elongation (min.)	%	4.5	4.5	4.5	4.5
Température de coulée	C°	1700	1700	1700	1650
Coef. De dilatation thermique 20°C à 200°C	µm/mK	8.7x10^-6	8.7x10^-6	8.7x10^-6	10.2x10^-6
Coef. De dilatation thermique 200°C à 400°C	µm/mK	9.7x10^-6	9.7x10^-6	9.7x10^-6
